Импульсные выпрямители оснащены современной цифровой системой управления и эффективным модульным высокочастотным преобразователем с высоким КПД.
Преимущества:
- Надёжность. Модульная конструкция;
- Резервирование по схеме N+1;
- Возможность технологического программирования;
- Удобство работы оператора;
- Неизменность характеристик от внешних условий, нет подстроечных элементов;
- Запись работы выпрямителя в журнал событий в энергонезависимой памяти панели оператора;
- Силовая часть:
- высокочастотные выпрямительные ячейки;
- 82% КПД в диапазоне нагрузок от нуля до максимума;
- Пульсации выходного тока менее 1%;
- Корректор коэффициента мощности в каждой выпрямительной ячейке;
- Одностороннее обслуживание
Надёжность:
- Система резервирования N+1:
- Преобразователи состоят из нескольких независимых импульсных ячеек, которые набираются для получения требуемой мощности, +1 ячейка для обеспечения резервирования.
- В процессе работы ячейки автоматически распределяют между собой мощность нагрузки.
- Технологический процесс не остановится при выходе из строя выпрямительных ячеек до тех пор, пока мощности исправных ячеек достаточно для продолжения процесса.
- Мониторинг выпрямительных ячеек:
- Система контроля температуры измерят температуру в двух самых напряжённых точках каждой ячейки и управляет индивидуальными вентиляторами охлаждения ячеек.
- Система управления контролирует состояние каждой выпрямительной ячейки

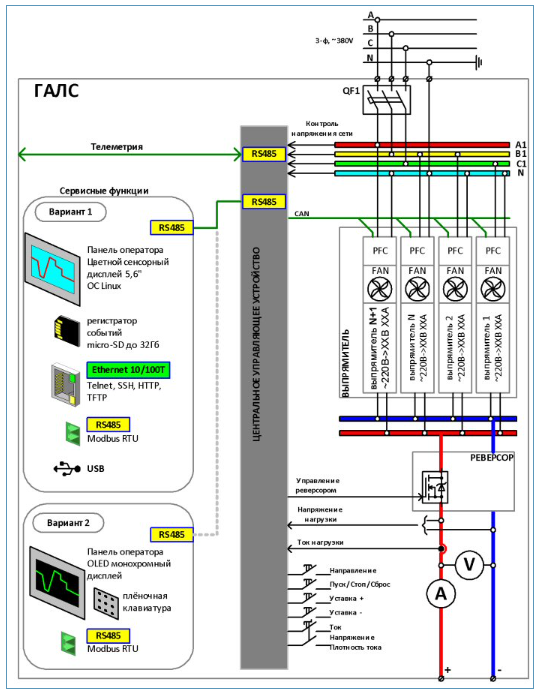

Структура выпрямителя

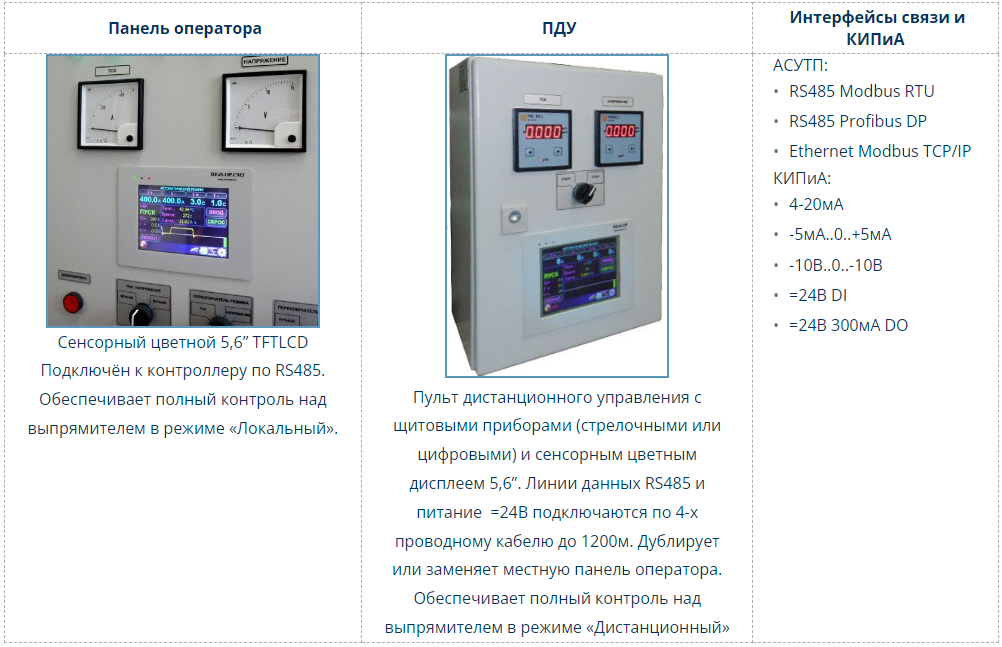

Оснащённость, удобство управления
Выпрямитель может комплектоваться встроенной панелью оператора и(или) пультом дистанционного управления (ПДУ), а также интерфейсами связи в различных сочетаниях для решения задач АСУ ТП и мониторинга и управления по цепям КИПиА

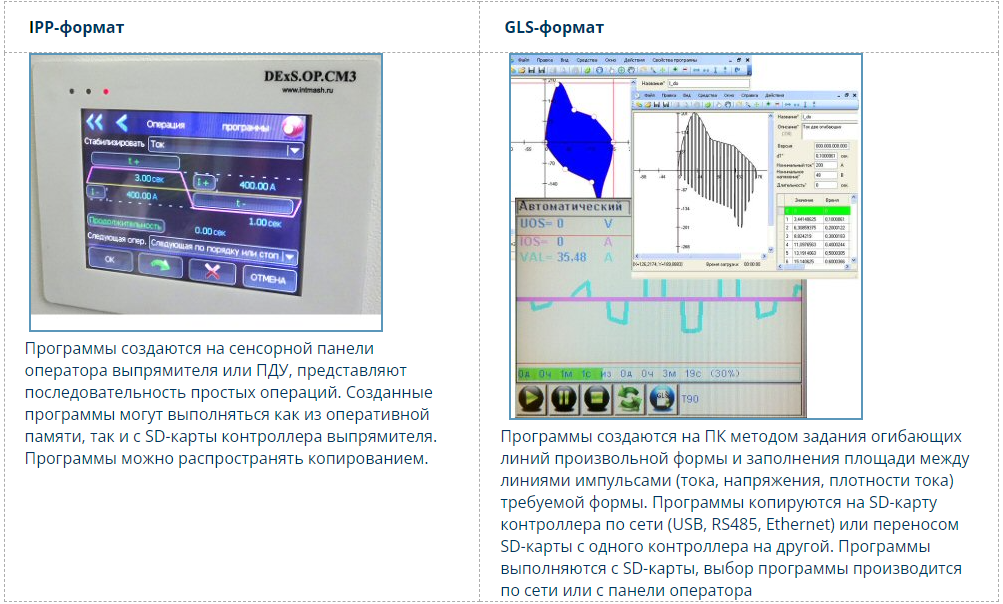

Технологическое программирование
В выпрямителях ГАЛС реализованы два способа программирования технологического процесса. В одной программе возможно совмещение регулирование тока, напряжения или плотности тока в заданных временных интервалах.
