Цифровые системы возбуждения синхронных генераторов

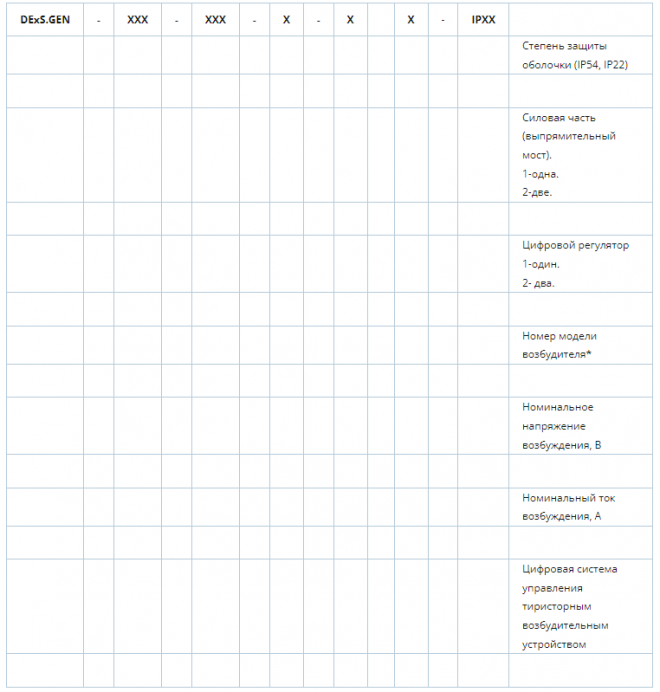

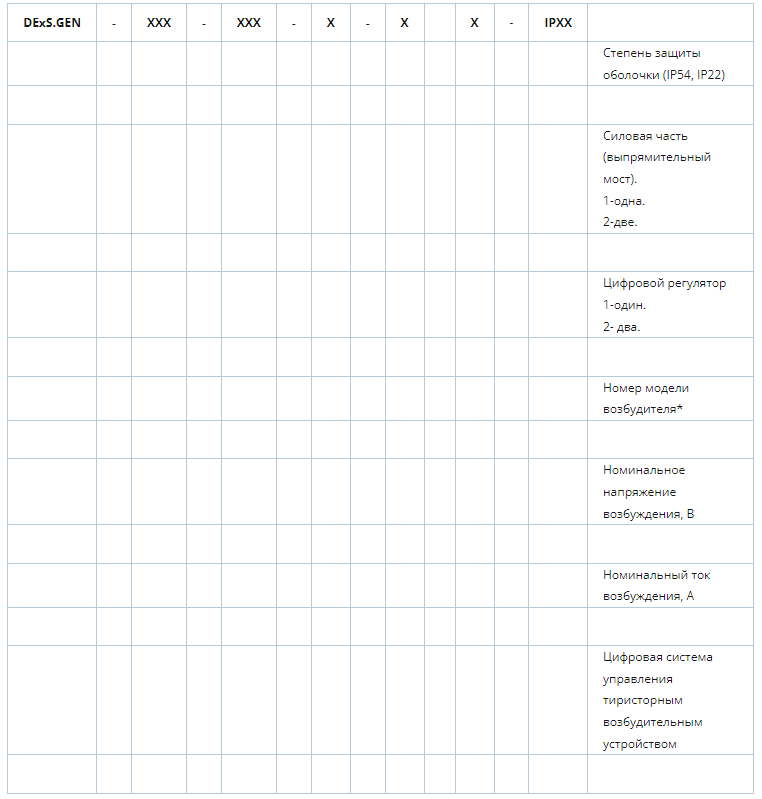

Структура условного обозначения DExS.GEN:

Технические характеристики и данные

1. Возбудитель обеспечивает работу генератора в следующих режимах:

• подачу возбуждения при остановленном генераторе в режиме опробования;
• начальное возбуждение (от остаточной намагниченности или внешнего источника);
• холостой ход;
• включение в сеть методом точной синхронизации;
• включение в сеть методом самосинхронизации;
• работу на сеть и в автономном режиме;
• форсирование возбуждения;
• гашение поля;
• аварийное отключение

1.2. Типы и основные параметры изделий приведены в таблице 2а.

Таблица 2а

1.3. Без дополнительных плат системы управления, возбудитель обеспечивает:

1. Начальное возбуждение

2. Автоматическую подгонку напряжения генератора к сетевому при точной синхронизации в автоматическом режиме регулирования возбуждения

3. Гашение поля генератора инвертированием и на встроенные разрядные сопротивления

4. Аварийное гашение поля по сигналу защит генератора

5. Аварийное гашение поля под действием защит ГЩУ с выдачей сигнала на отключение генератора

6. Местное и дистанционное изменение уставки по напряжению со скоростью 0,5% в секунду в диапазоне от 80 до 110% относительно номинального напряжения генератора

7. Поддержание заданного уставкой напряжения генератора с точностью ±0,5%относительно установленной статической характеристики, при этом величина статизма по реактивному току может быть установлена в диапазоне от 0 до ±10%

8. Устойчивое регулирование тока возбуждения генератора при резко переменных нагрузках, в плоть до отдельных набросов нагрузки, вызванных одновременным включением синхронных генераторов, общей мощностью до 30% номинальной мощности генератора

9. Устойчивое распределение реактивной мощности без использования группового регулирования или поперечных уравнительных связей между несколькими, параллельно включёнными на уровне статорного напряжения генераторами

10. Ограничение тока возбуждения генератора до двойного номинального (без выдержки времени)

11. Ограничение длительности перегрузки ротора генератора по току в зависимости от её кратности

12. Ограничение минимального тока возбуждения уровнем, зависящим от активной нагрузки генератора

13. Безударный переход из автоматического режима регулирования в ручной и обратно

14. Индикацию тока возбуждения возбудителя и напряжения возбуждения генератора

15. Плавное или дискретное снижение напряжения генератора при снижении частоты (опция)

1.4. Защиты возбудителя:

1. Асинхронный ход генератор (по превышению предела потребления реактивной мощности в течение заданного времени)

2. Асинхронный ход генератора (по дискретным сигналам датчика скольжения в роторной цепи. Превышение уставки времени наличия сигнала скольжения)

3. Снижение частоты (ниже 45Гц) при работе генератора на холостом ходу.

4. Повышение напряжения статора на холостом ходу.

5. От повышения напряжения статора в режиме холостого ходя генератора

6. Отключение выключателя цепей управления от ГЩУ

7. От потери возбуждения

8. Максимально-токовая защита выпрямителя (по трансформаторам тока, установленным перед первичной обмоткой трансформатора на входе выпрямителя)

9. Максимально-токовая защита нагрузки (по шунту, измеряющему суммарный ток нагрузки и гасящих сопротивлений (если подключены))

10. Пробой изоляции ротора

11. Отключение силового выключателя во время работы

12. Неисправность канала управления тиристором

13. Перегруз ротора (при длительной форсировке, ограничение тока возбуждения до заданного уровня при перегреве ротора, перегрев определяется тепловой моделью i2t)

1.5. Оперативное управление возбудителем от главного щита управления (ГЩУ):

От ГЩУ станции, предусмотрено подключение к возбудителю следующих команд управления:

1. Выбор канала управления (Для двухканальных систем. Действует в случае если оба канала исправны.) (РЕГУЛЯТОР)

2. Включение возбуждения (ВОЗБУЖДЕНИЕ)

3. Отключение возбуждения (ГАШЕНИЕ)

4. Добавить уставку напряжения генератора (БОЛЬШЕ)

5. Убавить уставку напряжения генератора (МЕНЬШЕ)

6. Состояние выключателей генератора (1В ВКЛЮЧЕН/ОТКЛЮЧЕН)

7. Аварийное отключение возбуждение (ЗАЩИТА ГЕНЕРАТОРА)

8. Автоматический или ручной режим регулирования (АВТО/РУЧНОЙ) (опция)

9. Состояние выключателя измерительного трансформатора напряжения генератора (опция)

2. На ГЩУ выдаются следующие сухие контакты:

1. Готовность возбудителя к пуску (ГОТОВ)

2. Возбуждение включено (ВОЗБУЖДЕНИЕ)

3. Выход на заданную уставку (УСТАВКА)

4. Авария возбудителя (АВАРИЯ)

5. Предупреждение (ПРЕДУПРЕЖДЕНИЕ)

6. Нарушение целостности изоляции (ПРОБОЙ ИЗОЛЯЦИИ)

7. Ручной режим работы (выбранного канала) (опция)

8. Ограничение тока ротора (ОГРАНИЧЕНИЕ) (опция)

9. Потеря возбуждения (НЕТ ВОЗБУЖДЕНИЯ) (опция)

3. Интерфейсы связи:

Возбудитель может подключаться к АСУ ТП станции по указанному в техническом задании интерфейсу связи. В качестве параметров передаются текущие основные и вспомогательные параметры генератора, уставки параметров:

3.2.6.1 Основные параметры:

1. Напряжение статора

2. Ток статора

3. Полная мощность генератора

4. Активная мощность генератора

5. Реактивная мощность генератора

6. Cos ϕ

7. Частота напряжения статора

8. Изоляция ротора генератора

9. Напряжение возбуждения

10. Ток возбуждения (шунт)

11. Напряжение питания выпрямителя

12. Частота питающей сети (силовой части)

13. Ток на входе выпрямителя (трансформаторы тока)

3.2.6.2 Предупредительные сигналы:

1. Низкое сопротивление изоляции ротора

2. Просадка или отсутствие напряжение сети

3. Ограничение тока возбуждения при тепловой перегрузке ротора

4. Достигнуто минимальное задание тока возбуждения

5. Достигнуто максимальное задание тока возбуждения

6. Достигнуто максимальное напряжение статора (и как следствие ограничение тока возбуждения для ограничения напряжения статора)

7. Неисправность цепи гасящих сопротивлений (после опробования тиристорного ключа)

3.2.6.3 Аварийные сигналы

1. По п. 3.4 Защиты возбудителя
